鋼結構廠房施工內容范圍
　　
　　1、鋼結構廠房施工內容包括但不限于以下所列范圍：
　　

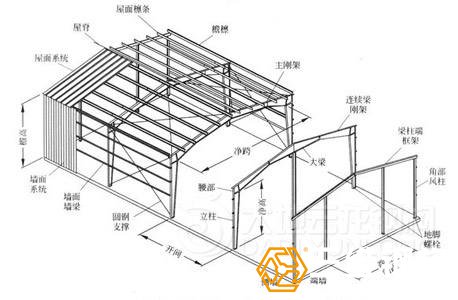

　　（1）主廠房結構剛架、暖通設備平臺、檢修馬道，包括所有柱、梁、吊掛梁、支撐、拉桿、連接件、屋面設備支撐體系、螺栓、配件、涂料等。
　　
　　（2）外墻圍護結構，包括外墻板、支撐、保溫層、門窗及其附件、落地玻璃窗（玻璃幕墻）、連接件、配件、涂料等。
　　
　　（3）屋面圍護結構，包括檁條、支撐、屋面板、保溫層、連接件、配件、涂料等，也包括屋面開空及其附件如加強框、密封裝置、風管固定拉桿固定點等，天溝內表面也需保溫。
　　
　　（4）屋面防雷系統，包括與接地系統的聯結。
　　
　　（5）雨水管道，包括管道（UPVC）、管件、支吊架等，并負責接至室外雨水井。
　　
　　（6）主柱、梁、支撐等結構件的防火涂料。
　　
　　（7）室外旋轉樓梯，馬道爬梯。
　　
　　（8）女兒墻可按建筑物東側面和北側面設置考慮。
　　
　　（9）提供地腳螺栓，并與土建專業協調，在混凝土澆筑前，檢查并復核其定位的準確性。
　　
　　2、鋼結構廠房施工詳細工作內容，請按照以下所列圖紙及說明
　　
　　鋼結構廠房結構部分：
　　
　　（1）設計說明、圖紙目錄及焊縫連接圖例
　　
　　（2）基礎平面布置圖
　　
　　（3）基礎詳圖
　　
　　（4）地腳螺栓平面布置圖
　　
　　（5）剛架平面布置圖。本圖需鋼構公司以此為基礎進行優化設計。
　　
　　（6）GJ—1、2拼裝圖
　　
　　（7）剛架節點圖（
　　
　　（8）屋面支撐平面布置圖
　　
　　（9）鋼平臺平面布置圖
　　
　　（10）鋼平臺節點詳圖
　　
　　（11）馬道平面及吊點布置圖。取消A-B。
　　
　　（12）馬道局部大樣及詳圖
　　
　　鋼構廠房建筑部分：
　　
　　（1）首頁圖
　　
　　（2）平面圖
　　
　　（3）剖面圖
　　
　　（4）立面圖
　　
　　（5）地面平面圖
　　
　　（6）屋面平面圖
　　
　　（7）馬道平面圖
　　
　　（8）廁所，廚房平面放大圖
　　
　　（9）吊頂平面圖（留洞鏡像圖）
　　
　　（10）室內隔墻，隔斷立面示意圖
　　
　　3、鋼構公司對鋼結構廠房原設計進行優化后，應能 ：
　　
　　（1）達到結構件應有的承載要求，滿足原設計的所有功能。如因優化設計而影響機電暖通等專業的管道、線路、橋架、設備、支吊架等的安裝，鋼構公司應增加二次梁，以滿足所需的承載要求（以原設計圖紙上所注明或隱含的承載要求）。
　　
　　（2）通過原設計院的審核；如自行設計出圖，須具備設計資質，并能使優化后的設計通過有關政府部門的審批。有關費用自行承擔。
　　
　　（3）所有優化后的設計及產品應能通過FM認證。如發生費用，由鋼構公司自行承擔。
　　
　　（4）如因優化設計所產生的設計審核、審查等費用，一概由鋼構公司承擔。
